⭐ Đặc điểm nổi bật
-
Thiết kế 7 vị trí xoay rõ ràng, chuyển mạch linh hoạt
-
Kích thước chuẩn 48x48mm, phù hợp nhiều loại tủ điện
-
Tiếp điểm chất lượng cao, đóng cắt ổn định, chính xác
-
Núm xoay chắc chắn, thao tác mượt, độ bền cơ học cao
-
Phù hợp sử dụng cho mạch đo điện áp (Voltage selector)
-
Thương hiệu VIP – độ tin cậy cao trong môi trường công nghiệp
⚙️ Thông số kỹ thuật
-

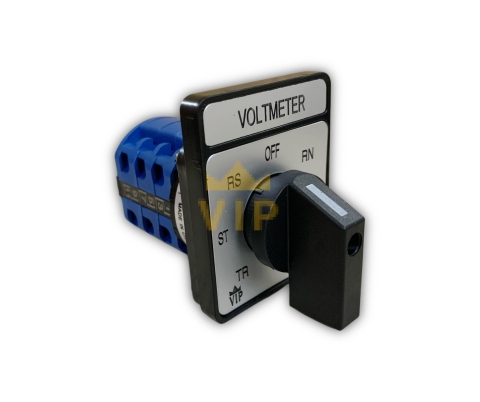

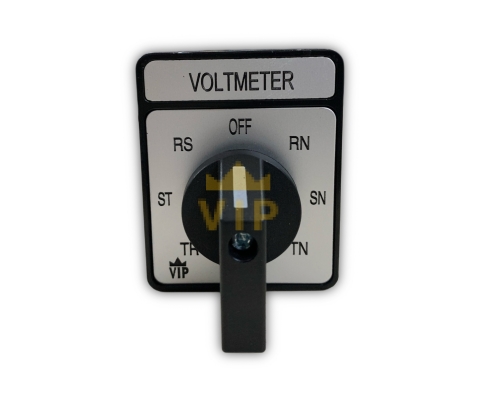

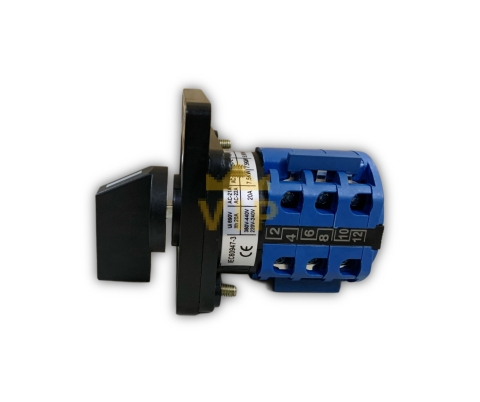

Model: LW28-20/3 YH5
-
Loại: Công tắc chuyển mạch Voltage
-
Số vị trí: 7 vị trí
-
Kiểu thao tác: Xoay
-
Kích thước mặt: 48 x 48 mm
-
Dòng định mức: 20A
-
Số cực: 3 cực
-
Lắp đặt: Gắn mặt tủ điện
-
Thương hiệu: VIP
🏭 Ứng dụng
-
Tủ điện công nghiệp, tủ điều khiển
-
Hệ thống đo và giám sát điện áp
-
Nhà máy, xưởng sản xuất, trạm điện
-
Hệ thống điện dân dụng & công nghiệp
📊 BẢNG DANH MỤC CÔNG TẮC CHUYỂN MẠCH VIP
|
Tên sản phẩm
|
Model
|
Chức năng
|
Số vị trí
|
Số cực
|
Dòng định mức
|
Kích thước mặt
|
Điện áp
|
Ứng dụng phù hợp
|
|---|---|---|---|---|---|---|---|---|

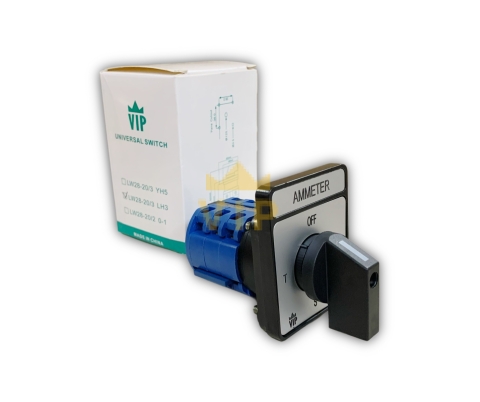

| Chuyển mạch ampe | LW28-20/3 LH3 | Chọn đo dòng (A) | 4 vị trí | 3P | 20A | 48×48mm | ≤ 440V AC (1P/3P) | Tủ đo dòng, tủ điện công nghiệp |
| Chuyển mạch volt | LW28-20/3 YH5 | Chọn đo điện áp (V) | 7 vị trí | 3P | 20A | 48×48mm | ≤ 440V AC (1P/3P) | Tủ đo điện áp, tủ phân phối |
| Chuyển mạch 0–1 | LW28-20/2 0.1 | Đóng / ngắt mạch | 2 vị trí | 2P | 20A | 48×48mm | ≤ 440V AC (1P/3P) | Điều khiển ON–OFF thiết bị |
| Chuyển mạch 1–0–2 | LW28-32/3 D303 | Chuyển nguồn | 3 vị trí | 3P | 32A | 60×60mm | ≤ 440V AC (1P/3P) | Chuyển nguồn lưới – máy phát |
| Chuyển mạch ON–OFF | LW28-25/2GS | Đóng / ngắt chính | 2 vị trí | 2P | 25A | 64×64mm | ≤ 440V AC (1P/3P) | Tủ điện động lực, máy móc |
🔎 Giải thích nhanh các thông số công tắc chuyển mạch VIP
⚡ Điện áp làm việc là gì?
-
Là mức điện áp công tắc sử dụng an toàn
-
Công tắc không tạo ra điện áp, mà chỉ đóng – ngắt hoặc chuyển mạch
👉 Chuyển mạch VIP dùng được cho:
-
Điện 1 pha 220V
-
Điện 3 pha 380V
🔌 Dòng định mức (A) nghĩa là gì?
-
Là lượng điện tối đa được phép chạy qua công tắc
-
Ví dụ: 20A, 25A, 32A
👉 Chọn công tắc có dòng lớn hơn hoặc bằng tải sử dụng để bền và an toàn.
🔁 Số vị trí chuyển mạch
-
Là số trạng thái xoay của núm
-
Ví dụ:
-
ON – OFF / 0 – 1: bật – tắt
-
1 – 0 – 2: chuyển nguồn
-
Ampe / Volt: chọn pha đo
-
🧩 Số cực (P) là gì?
-
Là số đường điện được đóng/ngắt cùng lúc
-
Thường dùng:
-
2P: điện 1 pha
-
3P: điện 3 pha
-
👉 Chọn đúng số cực giúp ngắt điện đồng thời, an toàn hơn.
📐 Kích thước mặt (mm)
-
Là kích thước mặt trước của công tắc
-
Phổ biến: 48×48mm – 60×60mm – 64×64mm
👉 Cần chọn đúng size để lắp vừa lỗ khoét tủ điện.
🛠️ Dùng trong trường hợp nào?
Công tắc chuyển mạch VIP thường dùng cho:
-
Tủ điện đo Ampe – Volt
-
Tủ điều khiển máy móc
-
Tủ điện công nghiệp
-
Chuyển nguồn 1–0–2
📌 Câu kết dễ hiểu cho khách
Công tắc chuyển mạch VIP dễ lắp đặt, dùng được cho cả điện 220V và 380V, phù hợp nhiều loại tủ điện và máy móc công nghiệp.
